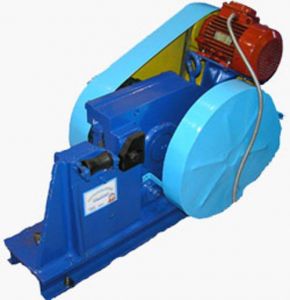

| Объявление | Модуль для резки арматуры диаметром до 40 мм
Простота и удобство в обслуживании.
Станок предназначен для резки арматуры диаметром:
до 40мм. Класса А-I (А240)-бв = 380 МПа;
до 36 мм класса А-II (А300) – бв = 500МПа;
до 32 мм класса А-III (А400)-бв = 600 МПа;
по ГОСТ 5781-82 и других марок сталей с временным сопротивлением
380 МПа < бв < 600 МПа и диаметром не более 40 мм.
Станок применяется на предприятиях по производству железобетонных изделий, специализированных арматурных производствах, а также в метизкалибровочных и заготовительных цехах металлургических заводов, ремонтных мастерских, производящих разделительную резку сортового материала.
Станок состоит из станины сварной конструкции; привода; клиноременной передачи, большой шкив которого является маховиком; двух открытых зубчатых передач, причем тихоходное колесо насаженно на эксцентриковый вал кулисного механизма, камень которого перемещается по направляющим вследствии эксцентрикового вала. Резка арматуры производится ножами, один из которых (подвижный) закреплен на кулисе, а другой (неподвижный) закреплен на станине. Ножи выполнены так, что можно использовать все четыре режущие кромки.
Номинальное усилие на ножах, Н/кгс
Наибольший диаметр разрезаемой арматурной стали, мм.
сталь класса А-І (А240) 40
сталь класса А-ІІ (А300) 36
сталь класса А-ІІІ (А400) 32
Количество ходов кулисы, в мин 33
Ход подвижного ножа, мм 52
Мощность электродвигателя, кВт 3,0
Габаритные размеры в мм:
Длина, ширина, высота мм 1250х415х780
Масса, не более кг 530 |
