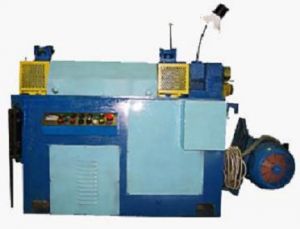

| Объявление | Модель для правки и резки проволоки диаметром 1,6 – 8,0 мм из бунта.
Высокая производительность за счет большой скорости подачи (16-120 м/мин).
Правильно – отрезной автомат предназначен для правки металла круглого сечения диаметром 1,6 – 8,0 мм из бунта и резки его на прутки мерной длины от 100 до 6000 мм.
Автомат правит металл с временным сопротивлением до 800 МПа и пределом текучести до 500 МПа.
Автомат состоит из вращающейся правильной рамки, роликовой подачи и рычажного резца.
С размоточного устройства конец проволоки направляется в подающие ролики переднего механизма подачи. С помощью рычажно – эксцентрикового механизма зажима, осуществляется зажим подающих роликов, обеспечивая тем самым подачу проволоки в сухари правильной рамки.
Правка материала выполняется во всех плоскостях путем его многократного пластического изгиба правильными сухарями, установленными в гнездах быстровращающейся рамки.
После правки материала в правильной рамке проволока подается через проводки в подающие ролики заднего механизма подачи.
Выправленный участок проволоки через отрезную втулку, неподвижно закрепленную в корпусе механизма подачи, подается в закрытый желоб приемного лотка до упора, отрегулированного на требуемую длину отрезанного стержня, после чего он отрезается.
На станке установлены частотные преобразователи для бесступенчатого изменения скоростей подачи главного двигателя и правильной рамки.
Диаметр проволоки, мм 1,6-8
Скорость подачи, м/мин 16-120
Частота вращения правильной рамки, мин -1 2500-5000
Длина отрезаемого металла, мм 100-6000
Габаритные размеры в мм:
Длина, ширина, высота 2100х950х1330
Масса, кг 1400
Масса общая (с приставным оборудованием), кг 2365±2% |
