| Объявление | Муфты шинно-пневматические обжимного типа применяются для передачи крутящего момента на буровом, нефтепромысловом и нефтеперерабатывающем оборудовании, а также в нефтехимическом, дорожно-строительном машиностроении и других отраслях.
Муфта шинно-пневматическая состоит из: наружного обода, фрикционных накладок, внутреннего барабана, съемного резинокордного баллона, который, в свою очередь, состоит из каркаса из слоев обрезиненного корда, резинового протектора, фрикционных накладок, ниппеля. Пример условного обозначения баллона шинно-пневматического съемного с размерами Д=3 00 мм, В 100 мм: МП 300х 100 ТУ 38.10489-87.
Краткое описание ШПМ:
Муфты шинно-пневматические обеспечивают возможность дистанционного управления, поглощение вибрации, значительное снижение шума, возможность включения (выключения) муфты на ходу, возможность изменения величины передаваемого крутящего момента путем регулирования давления в баллоне.
Баллон выполняет в шинно-пневматической муфте роль упругого элемента, посредством фрикционных накладок которого осуществляется соединение ведущей и ведомой частей муфты и передача крутящего момента рабочему органу.
Основные технические характеристики баллонов:
Обозначение баллона Крутящий момент, (кНм)
Частота вращения, (мин-1)
Рабочее давление воздуха в баллоне, (МПа)
Размеры, (мм)
Масса, (кг)
ШПМ 300х100 1,96
ШПМ 500х125
ШПМ 700х200
ШПМ 1070х200
Допустимость применения баллонов в шинно-пневматических муфтах новых машинных установок, кроме буровых установок, согласовывается с предприятием-изготовителем баллонов до утверждения проекта установки.
Основные параметры, характеристики и конструкция

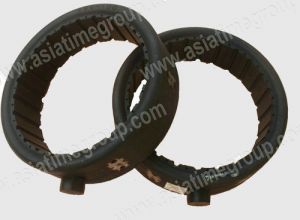

Баллоны представляют собой замкнутую кольцевую камеру овального поперечного сечения и состоят из следующих частей:
внутренней полой резиновой камеры;
каркаса, изготовленного из слоев обрезиненной кордной ткани;
двух резиновых протекторов;
одного или двух овальных ниппелей, расположенных на наружной поверхности баллона;
стальных планок с двумя резьбовыми отверстиями в каждой, завулканизованных в массив наружного протектора.

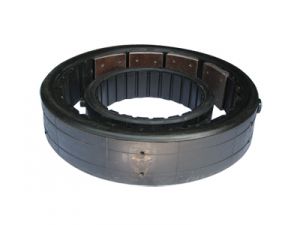

Баллоны МПЗ00х100, МП500х125, МП700х200, МП1070х200 комплектуются съемными фрикционными накладками из асбестовой композиции шифра 135, закрепленными при помощи стальных валиков на внутреннем протекторе и теплоизоляционной прокладкой, расположенной между внутренним и протектором и фрикционными накладками.
В баллонах не допускается расслоение в каркасе, непривулканизация ниппелей к баллону, затекание резины в резьбовые отверстия планок и в отверстия под валики Фрикционных накладок. Баллоны должны быть герметичными.
Полный ресурс баллонов не менее
ШПМ З00х100 —8 500 ч.
ШПМ 500х125 — 1000 ч.
ШПМ 700х200 — 900 ч.
ШПМ 1070х200 — 900 ч.
Поверхность баллонов должна быть защищена от воздействия солнечных лучей и веществ, разрушающих резину (органических растворителей, минеральных |
